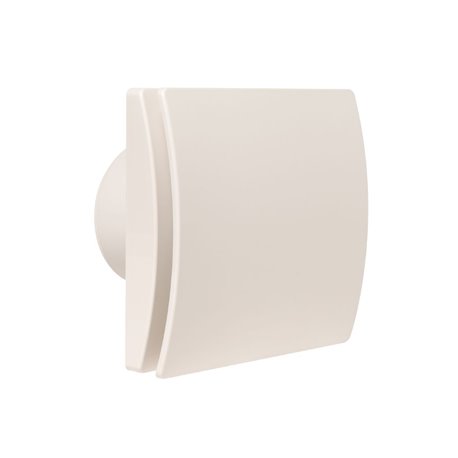

Extracteur ponctuel GRAPHIC Interrupteur Ø100 mm

Renouveler l'atmosphère de notre habitation est un procédé important pour prendre soin de l'ambiance intérieure et prévenir la prolifération des zones moisies et des mauvaises odeurs. Plusieurs moyens sont envisageables de nos jours afin d'assainir l'air intérieur de nos habitations.

Les extracteurs d'air sont un choix intéressant face aux traditionnelles VMC (ventilation mécanique contrôlée) car ils sont moins onéreux à l'achat et plus pratiques à mettre en place. Mis en place en hauteur, l’aérateur recueille l'air pollué et le fait sortir hors de l'habitation selon plusieurs méthodes, ce qui entraîne une dépression de l'endroit qui est ventilé et favorise une arrivée d’air neuf (avec une grille d’aération ou bien une entrée d’air au-dessus d'une vitre à titre d'exemple).

Renseignements de la référence Extracteur ponctuel GRAPHIC Interrupteur Ø100 mm 11022370

L'extracteur d'air est la plupart du temps mis en place dans les pièces d'eau ou les cuisines, qui sont les pièces les plus propices à l'humidité d'un logement.

Si vous n'arrivez pas à accéder aux conduits (rénovation, extension de maison...), nous vous conseillons ce dispositif silencieux et qui reste efficace.

Quelle capacité de renouvellement d’air pour un aérateur ?

La référence Extracteur ponctuel GRAPHIC Interrupteur Ø100 mm est un aérateur qui se pose en partie haute (sur un mur ou un plafond) dans un endroit humide. En dehors de votre résidence, un volet de sortie permettra de faire sortir l'air malsain à travers une gaine de ventilation. Vous allez pouvoir découvrir le process en détails ci-dessous.

Afin d'être sûr que le flux d'air trop frais (ou humide) extérieur ne pénètre pas dans votre espace, n'oubliez pas les clapets anti-retour ! Certains modèles en sont déjà munis ou vous allez devoir l'ajouter pour d'autres .

Fonctionnement du modèle Extracteur ponctuel GRAPHIC Interrupteur Ø100 mm : manuel. Pour allumer un aérateur manuel, vous pourrez (en fonction des modèles) :

• presser un interrupteur ;
• utiliser une tirette ;
• programmer un minuteur.

S'il demeure des réticences, vous pouvez nous écrire directement ou encore à consulter notre article "Aérateur ou extracteur d'air, comment s'y retrouver ?"

Trouver son aérateur : notre guide

Pour réussir à faire votre sélection, l’un des principaux éléments reste le débit de l'extracteur d'air. Effectivement, c'est lui qui va vous permettre d'avoir une aération optimale car il va s’adapter à la pièce.

Liste indicative (texte officiel de mars 1982) :

• 50 m³/h pour un logement de type T1 ;
• 60 m³/h pour un logement de type T2 ;
• 80 m³/h pour un logement de format T3 ;
• 105 m³/h pour un T4 et supérieur.

Cependant, en supplément de cette liste, et pour vous permettre de choisir, vous pouvez en parallèle employer une formule mathématique qui va vous permettre de prendre le débit idéal selon votre situation. La voilà : débit (en m3/h) = superficie surface (en m3) x coefficient de renouvellement (en NR/h).

Pour calculer le volume du lieu, il suffit de réaliser l'opération suivante : L x l x h, ce qui vous donnera la taille de l'endroit en m3.

Par ailleurs, le paramètre NR/h (soit le nombre de renouvellement par heure) vous permettra de savoir comment ventiler de manière la plus adaptée votre pièce selon son usage (toutefois il s'agit de données indicatives que vous aurez la possibilité d'ajuster selon votre en fonction de) :

• Toilettes ou salle d’eau : 8 à 12 ;
• Pièce bain : de 6 à 9 ;
• Cuisine : de 6 à 10 ;
• Cellier : de 10 à 15 ;
• Cave : de 4 à 6 ;
• Garage : de 4 à 8.

Dans l'optique de savoir si le modèle Extracteur ponctuel GRAPHIC Interrupteur Ø100 mm correspond à vos besoins, nous vous indiquons son débit maximum : 83 m3/h. Songez enfin que votre extracteur d'air devra être connecté au réseau électrique.

Vous devrez avoir une alimentation monophasée pour votre produit Extracteur ponctuel GRAPHIC Interrupteur Ø100 mm. Courant électrique le plus fréquent, il agit avec une unique phase électrique avec 2 câbles (1 conducteur de phase et 1 câble neutre).

Bon à savoir : à propos de la consommation électrique, un aérateur s'avère être un équipement très peu gourmand en énergie, en comparaison d' un système de VMC.

Pour terminer, l'appareil a une aptitude de fonctionnement standard jusqu'à 40° maximum, ce qui est adapté à la ventilation d'une habitation.

Les valeurs de la marque de la référence Extracteur ponctuel GRAPHIC Interrupteur Ø100 mm

Créée durant l'année 1925, l'entreprise Aldes se démarque par sa volonté d'offrir une propreté d'air ambiant grâce à ses différentes collections de produits. La maison Aldes propose des équipements de qualité et durables, incarnés par le #HealthyLiving. Les garanties après la vente chez Aldes :

• contact d'un technicien ;
• contact et situation d'un centre technique agréé ;
• conseils techniques sur le site.

Extracteurs d'air Aldes: découvrez toutes nos astuces et les modèles disponibles.

Guide d'installation d'un extracteur

Avant d'installer : prendre les mesures ! Les dimensions du modèle Extracteur ponctuel GRAPHIC Interrupteur Ø100 mm

Dimensions du produit Extracteur ponctuel GRAPHIC Interrupteur Ø100 mm :

• largeur : 164 mm ;
• profondeur : 116 mm.

Tout ce que vous devez connaître quant à la mise en place

A noter : un extracteur d'air doit être positionné à au minimum 2,25 m de hauteur et à 60 centimètres des bords d’un équipement utilisant de l’eau (baignoire, cabine de douche…).

Dans un endroit humide, l'appareil Extracteur ponctuel GRAPHIC Interrupteur Ø100 mm doit être posé en partie supérieure (mur ou plafond). Bien entendu, il est préférable de vous référer à la notice de votre appareil ou bien d'appeler le constructeur pour toute difficulté spécifique. Ce dont vous aurez besoin :

• chevilles d'assemblage ;
• vis ;
• ruban PVC ;
• conduit de ventilation flexible PVC.

Avant toute manoeuvre, veillez à suspendre l'électricité au disjoncteur électrique. Pour un résultat propre et préparer le forage du mur, optez pour une forme de la taille de votre extracteur d'air et tracez son périmètre sur le mur. Réalisez un premier trou avec une perceuse puis insérez la lame d'une scie à guichet dans le but de faire la découpe. Pour libérer complètement le chemin, ôtez le matériau isolant grâce à un couteau à laine. Pour avoir un résultat précis, reportez la forme de la bouche mais aussi les emplacements des fixations. Ce procédé va faciliter la découpe puis ensuite l'installation. Dès le trou réalisé, rattachez le volet du dehors avec la gaine de ventilation en vous servant de l'adhésif PVC auquel vous ajouterez un serflex. Il ne vous restera plus qu'à insérer le volet dans l'ouverture (avec la gaine) et poser les fixations sur le mur. Une fois la gaine de ventilation passée dans le mur (ou plafond), tranchez-la aux mesures adaptées avec d'un cutter. Pour s'assurer de l'imperbéabilité, mettre le joint isolant sur l'aérateur, tout en se rappelant de reporter sur le mur (ou le plafond) la localisation des fixations. Fixez le conduit sur l'aérateur avec la même méthode qu'dehors et fixez l'extracteur sur le mur ou le plafond. Respectez avec précaution la notice pour réaliser le branchement électrique. Rétablissez l'électricité lorsque vous avez tout fini et effectuez des tests.

Enfin, sachez que, comme tout autre appareil, un extracteur d'air s'entretient ! Suivant les modèles, pensez à nettoyer les bouches d'extraction et les boutons, sans omettre d'inspecter de temps en temps les gaines.
