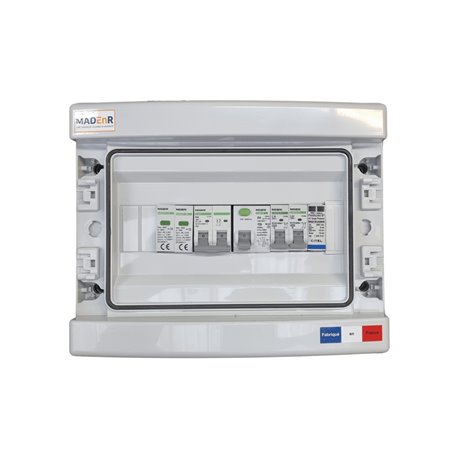

Coffret de protection mixte DC + AC Monophasé 3 kW pour onduleur solaire
Réf: 31121003 -
MADEnR
Coffret de protection MADEnR 31121003
En stock
Livraison 3 jours
Garantie : 5 ans
Coffret de protection mixte AC + DC Monophasé 3 kWatts de la marque MADEnR pour onduleur solaire. Ce coffret de protection permet d'assurer la sécurité du foyer et de la production électrique d'une installation monophasée photovoltaïque. Un parafoudre DC 600 Volts est intégré au système servant à la protection de l'installation contre les surtensions atmosphériques. Référence : 31121003.
Lire plus
784,48 €
-16,89%
651,98 €
TTC
Informations livraison
Geodis Messagerie +
Gratuit
Geodis P30
Gratuit
Pas satisfait ?
Vous avez 14 jours pour nous retourner le produit !
Accessoires
Caractéristiques
- Marque
- MADEnR
- Produit
- Coffret de protection
- Couleur
- Blanc
- Poids
- 2 kg
- Indice de protection à la pénétration d'objets et d'eau
- IP 65
- Indice de protection contre les chocs
- IK 09
- Option intégrée
- Parafoudre DC 600 V
- Nombre de MPPT
- 1
- Nombre de strings/MPPT
- 2
- Disjoncteur
- C16 20 A 4,5 Ka
- Dimensions du coffret
- 236x314x143 mm
- Tension maximale de service
- 255 V
- Passage de câbles PE
- AC : 2 PE M25 + 1 PE M20 (Terre) / DC : 2 PE M16 + Terre PE M16
- Résistance aux fils chauds incandescents
- 750°C
- Raccordement en câble souple
- 3G4-3G10 vers onduleur
3G4-3G10 vers réseau
Terre : 16 mm² - Courant nominal de décharge (In)
- 20 kA
- Courant maximal de décharge (Imax)
- 40 kA
- Puissance
- 2-3 kWatts
- Nombre d'onduleurs
- 1 onduleur
- Nombre de Q Relais Enphase
- 0
- Interrupteur sectionneur
- 600 V/25 A
- Température de fonctionnement
- -25 à 60°C
Description
Coffret 600 V 1 MPPT de 2 strings DC + AC 3kW (C16) 1 onduleur monophasé
- Puissance : 2-3 kW
- Nombre d’onduleurs : 1
- Disjoncteur : C16 20 A 4,5 kA
- Différentiel : 25 A 30 mA type G (Immunité renforcée)
- Parafoudre de type II protection par disjoncteur C20
- Tension max de service (L-N) : 255 V
- Télésignalisation de fin de vie In = 5 kA ; Imax = 15 kA
- Passage de câbles PE : 2 PE M25 + 1 PE M20 (Terre)
- Raccordements en câble souple : 3G4-3G10 vers onduleur ; 3G4-3G10 vers réseau ; Terre : 16 mm²
DC :
- Nombre de MPPT : 1
- Nombre de strings/MPPT : 2
- Inter sectionneur : 600 V / 25 A
- Entrées : 4xMC4
- Sorties : 2 PE M16 + Terre PE M16
- Coffret plastique IP65 IK09
- Taille coffret : 1×12 Modules 263*314*143 mm
- Haute résistance UV
- Utilisation de -25 à +60°C
- Résistance aux fils chauds incandescents 750°C
- Humidité relative : 0-95%
- Avec parafoudre DC 600 V : 31121003 Télésignalisation de fin de vie
- In = 20 kA ; Imax = 40 kA ; Up sous In = 2,3 kV
Mickael
Responsable Commercial
Expertise : Photovoltaïque
Documents et notices
Fiche technique Coffret de protection mixte DC + AC MADEnR 31121003
Voir le document
Coffret de protection mixte AC + DC Monophasé 3 kWatts de la marque MADEnR pour onduleur solaire. Ce coffret de protection permet d'assurer la sécurité du foyer et de la production électrique d'une installation monophasée photovoltaïque. Un parafoudre DC 600 Volts est intégré au système servant à la protection de l'installation contre les surtensions atmosphériques. Référence : 31121003.
