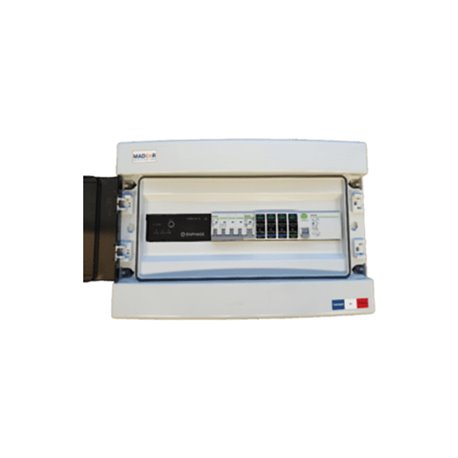

Coffret de protection AC Triphasé 9 kW pour micro-onduleur solaire Enphase
Coffret de protection AC Triphasé 9 kWatts de la marque MADEnR pour micro-onduleur solaire Enphase. Ce coffret de protection permet d'assurer la sécurité du foyer et de la production électrique d'une installation triphasée photovoltaïque. Un coffret habitat est intégré permettant ainsi d'ajouter une prise pour un autre micro-onduleur ou de protéger la passerelle Enphase. Le coffret est livré avec un relais Q Enphase, indispensable à la sécurité de l'installation. Référence : 23100915Q.
Coffret de protection AC Triphasé 9 kW pour micro-onduleur solaire Enphase
797,27 €
TTC
économisez 426,11 € sur le prix du catalogue
Disponibilité :
En stock
Livraison gratuite estimée le 20/02/2026
Accessoires
Description
Coffret AC 3 circuits monophasés pour tri Enphase 9 kW (C20) + 1 Q Relais triphasé
- Puissance : 3-9 kW
- Nombre de micro-onduleurs : 1
- Nombre de QR Enphase : 1
- Disjoncteur : C20 6 kA
- Différentiel : 25 A 30 mA type G (immunité renforcée)
- Parafoudre de type II, fusibles intégrés
- Tension max de service (L-N) : 275 V
- Télésignalisation de fin de vie
- In = 15 kA ; Imax = 50 kA
- Coffret plastique IP65 IK09
- Taille coffret : 1×18 Modules 288*426*148 mm
- Passage de câbles PE : 3 PE M20 + 1 PE M32 + 1 PE M20 (Terre)
- Raccordements en câble souple : 5G2,5 max vers onduleur ; 5G6-5G25 vers réseau ; Terre : 16 mm²
- Haute résistance UV
- Utilisation de -25 à +60°C
- Résistance aux fils chauds incandescents 750°C
- Humidité relative : 0-95%
- Références Coffret Habitat et fourniture de 1 QR triphasé : 23100915Q
Mickael
Responsable Commercial
Expertise : Photovoltaïque
Caractéristiques
- Marque
- MADEnR
- Produit
- Coffret de protection
- Couleur
- Blanc
- Poids
- 2 kg
- Indice de protection à la pénétration d'objets et d'eau
- IP 65
- Indice de protection contre les chocs
- IK 09
- Option intégrée
- Coffret Habitat 1 Q Relais triphasé
- Disjoncteur
- C20 6 Ka
- Dimensions du coffret
- 288x426x148 mm
- Tension maximale de service
- 275 V
- Passage de câbles PE
- 3 PE M20 + 1 PE M32 + 1 PE M20 (Terre)
- Résistance aux fils chauds incandescents
- 750°C
- Raccordement en câble souple
- 5G2,5 max vers onduleur
5G6-5G25 vers réseau
Terre : 16 mm - Courant nominal de décharge (In)
- 15 kA
- Courant maximal de décharge (Imax)
- 50 kA
- Puissance
- 3-9 kWatts
- Nombre d'onduleurs
- 1 micro-onduleur
- Nombre de Q Relais Enphase
- 1
- Température de fonctionnement
- -25 à 60°C
Documents et notices
Fiche technique Coffret de protection AC MADEnR 23100915Q
Voir le document
Coffret de protection AC Triphasé 9 kWatts de la marque MADEnR pour micro-onduleur solaire Enphase. Ce coffret de protection permet d'assurer la sécurité du foyer et de la production électrique d'une installation triphasée photovoltaïque. Un coffret habitat est intégré permettant ainsi d'ajouter une prise pour un autre micro-onduleur ou de protéger la passerelle Enphase. Le coffret est livré avec un relais Q Enphase, indispensable à la sécurité de l'installation. Référence : 23100915Q.
